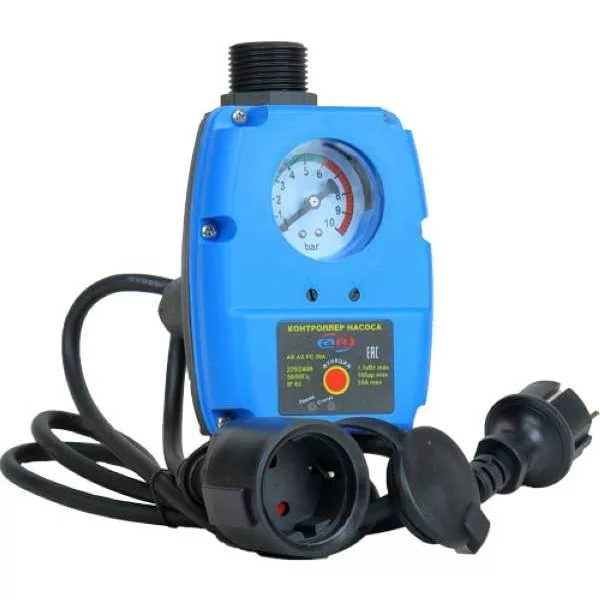

Контроллер давления реле AquamotoR AR AS PC-59A позволяют автоматизировать работу насосов и насосных станций. Они включают насос при снижении давления в системе водоснабжения (при открытии кранов и т.д.) и выключают при прекращении водопотребления (закрытие кранов и т.д.). Кроме этого, контроллер защищает насос от его работы без воды («сухого хода»). Контроллеры предназначены для пререкачки чистой воды, не содержащей твердых частиц. При наличии твердых частиц, на входе контроллера необходимо установить фильтр. Манометр на контроллере обеспечивет визуальный контроль давления в системе водоснабжения. Контроллеры насоса AquamotoR AR AS РС-59 полностью укомплектованы электрическими кабелями с розеткой и вилкой, для простого и быстрого подключения к насосу.

РЕЖИМ 1

Цвет индикатора - Зеленый

В этом режиме контроллер работает с использованием расширительного бака (гидроаккумулятора), имеющий подходящие размеры, в соответствии с требованиями установки и типом насоса.

В этом режиме работа насоса регулируется двумя уровнями давления (Pmin и Pmax);

контоллер запускает насос при достижении нижнего установленного порога давления (Pmin) или при резком спаде давления воды в трубопроводе, а остановка насоса происходит при достижении верхнего установленного порога давления (Pmax) , либо через 8-11 секунд (за тем через час, в зависимости от технических характеристик насоса в совокупности с заданным давлением отключения) с дальнейшим автоматическим включением насоса, пока не достигнет верхнего установленного порога давления.

РЕЖИМ 2

Цвет индикатора - Красный

В этом режиме насос включается после уменьшения давления, по достижении минимального заданного предела (Pmin);

насос работает до тех пор, пока не прекратится забор воды, и поток, проходящий через устройство, не обнулится. В этих условиях давление установки будет соответствовать максимальному напору насоса.

При обоих режимах работы устройство защищает насос от работы без воды, когда отсутствует вода на всасывании, при помощи комбинированного контроля потока и давления.
В случае отключения по «холостому ходу», кратковременное включение насоса производится через каждый час, до появления воды на всасывающем трубопроводе в автоматическом режиме, либо кратковременным нажатием кнопки «Функция». Индикатор «Статус»,будет моргать красным цветом.

Выключение насоса происходит с задержкой 7-15 секунд, после прекращения водоразбора.

Контроллер насоса AquamotoR AR AS PC-59А поставляется с установленным заводским Режимом 2.

Контроллер следует устанавливать в любой точке расположенной между подачей насоса и первой точкой водоразбора, как в вертикальном и горизонтальном положении.
После монтажа необходимо удостовериться в герметичности всех соединений.

В случае, если используется насос с максимальным давлением свыше 10 бар, необходимо установить редуктор давления перед входом контроллера.

Давление включения и выключения настраивается независимо, при помощи регуляторов (2 и 3), расположенных на самом контроллере. Настройки визуально отражаются на диске манометра в виде перемещения зеленой (включение) и красной (выключение) стрелок.

Для изменения режимов работы контроллера AquamotoR AR AS PC-59А, необходимо зажать кнопку «Функция» на 6-8 сек до изменения цвета индикатора «Режим» в нужный Режим 1 или Режим 2

Давление включения и выключения настраивается независимо, при помощи регуляторов (2 и 3), расположенных на самом контроллере. Настройки визуально отражаются на диске манометра в виде перемещения зеленой (включение) и красной (выключение) стрелок.
